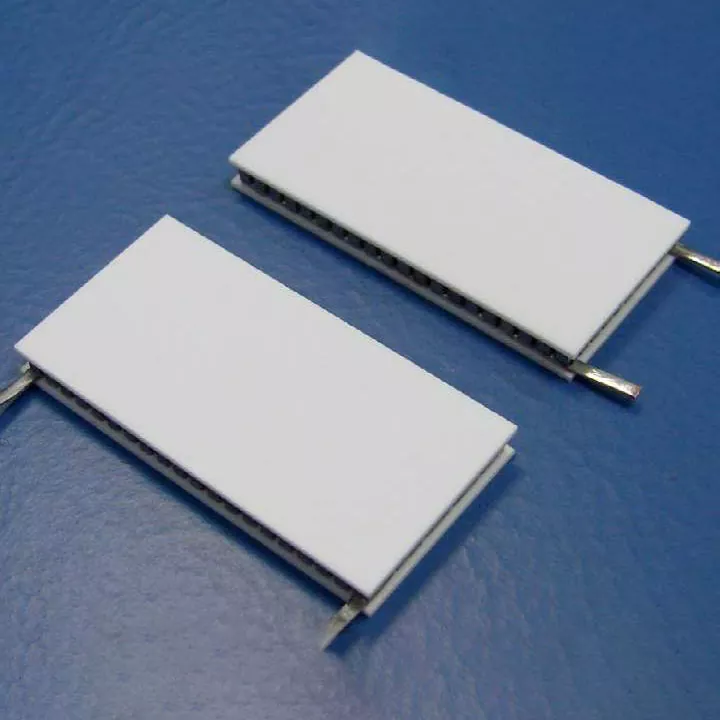

PCR 用標準サイクル熱電クーラー

中国の X-Meritan では、高性能素材と独自の製造プロセスを深く統合することにより、PCR 用の標準サイクル熱電クーラーの開発に成功しました。これらのクーラーは熱応力による損傷に効果的に耐えることができるため、耐用年数が大幅に延長され、運用効率が向上します。

熱電冷却器は実際に非常に効果的かつ効率的な加熱に使用できます。熱電冷却器は固体ヒート ポンプであるため、冷却器自体の電気抵抗による加熱効果に加えて、周囲から熱を積極的に汲み上げることができます。したがって、熱電クーラーは抵抗ヒーターよりも効率的です (制限内で)。加熱は非常に効果的であるため、モジュールがはんだの融点に簡単に達してしまう可能性があります。モジュールが過熱しないように注意する必要があります。

冷却および/または加熱用途に当社の標準冷却アセンブリのいずれかを使用することに興味がある場合は、どのアセンブリが最適であるかを決定するために当社にご相談ください。

最適な電源供給方法:

1、理想的には、最高のパフォーマンスを得るために、熱電クーラーは純粋な直流で動作する必要があります。ただし、リップル率が 10% の場合、温度差による劣化は 1% にすぎません。ほとんどの電源はそれよりも優れたフィルタリングを備えているため、リップルは心配する必要はありません。

2、クーラーのパワーが強すぎないように注意してください。クーラーの電力を過剰に供給すると、誤って定格温度を超えてしまい、クーラーが損傷する可能性があります。

3、クーラーの最大効率を実現する入力電力は、その最大動作電圧および最大動作電流に対応しません。最大の効率が必要な場合、適用される電力は通常、アセンブリで使用されるモジュールの Vmax および Imax 仕様の 1/3 ～ 2/3 である必要があります。

4、温度コントローラーを使用する場合は、温度サイクルの悪影響を最小限に抑えるために、線形タイプまたはパルス幅変調 (PWM) タイプのものである必要があります。  デバイス内で熱サイクルが誘発されないように、十分に速い PWM 周波数を使用するように注意する必要があります。  TE Technology のコントローラは、約 300 Hz ～ 3,000 Hz の周波数範囲を使用します。熱電冷却器はどのくらい大きくても小さくても問題ありません。モジュールまたは冷却アセンブリの個々のサイズには実際的な制限があります。たとえば、マイクロモジュールは自動処理にはあまり適していないため、製造コストが高くなります。モジュールが大きい場合、熱膨張係数とコストにより、熱電モジュールは特定の物理的設置面積内に制限される傾向があります。

冷却アセンブリの場合、十分なヒートシンクを提供するために必要な最小要件によって最小サイズが制限される場合があります。最大サイズは、取り付けプレートの要件によって制限されます。プレートが大きくなりすぎると、十分な表面の平坦性を維持することが非常に困難になります。一般に、通常の最大サイズのクーラーが提供できる以上の冷却能力が必要な場合は、1 つの巨大なクーラーを使用するのではなく、複数のクーラーが使用されます。大まかに言えば、標準の CP-200 など、最大の個別クーラーの設置面積は約 254 mm x 177 mm です。ただし、常に例外があります。これらは単なる一般的なガイドラインです。
